安裝尺寸：
| 型號(hào) | 接管螺紋 d | A | 行程C | B | B1 | L | L1 | L2 | L3 | E | E1 | E2 | F | |
| 公制 | 英制 | |||||||||||||
| Q24DH-6/8 | M10*1 | G1/8 | 94 | 10 | 48 | 9 | 133 | 139 | 65 | 44 | 12 | 24 | 34 | 12 |
| M14*1.5 | G1/4 | |||||||||||||
| Q24D2H-6/8 | M10*1 | G1/8 | 94 | 10 | 48 | 9 | 133 | 139 | 65 | 44 | 12 | 24 | 34 | 12 |
| M14*1.5 | G1/4 | |||||||||||||
| Q24DH-10/15 | M16*1.5 | G3/8 | 138 | 18 | 60 | 9 | 170 | 160 | 86 | 57 | 18 | 36 | 42 | 17.5 |
| M20*1.5 | G1/2 | |||||||||||||
| Q24D2H-10/15 | M16*1.5 | G3/8 | 138 | 18 | 60 | 9 | 184 | 160 | 86 | 57 | 18 | 36 | 42 | 17.5 |
M20*1.5 | G1/2 | |||||||||||||

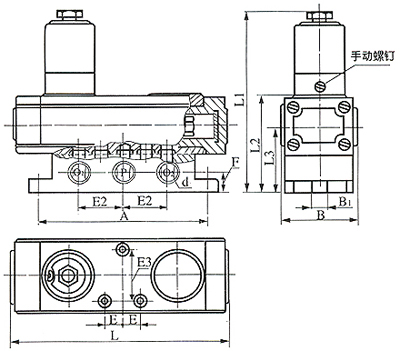

安裝尺寸圖：
